油溫機工作原理和加熱功率計算
油溫機工作原理和加熱功率計算
油溫機在應用行業里叫法很多,有叫模溫機,油循環模溫機,油加熱器,油循環溫度控制機,導熱油加熱器等一般統稱為油溫機。油溫機在機械,制造,橡塑,化工,印刷,印染,滾輪加溫,反應釜,滾筒,鎂鋁合金壓鑄,壓延,注塑,擠出,液壓,模具,射出成型,發泡設備,汽車制造模具控溫,變速箱檢測等行業廣泛應用。
油溫機工作原理解讀:

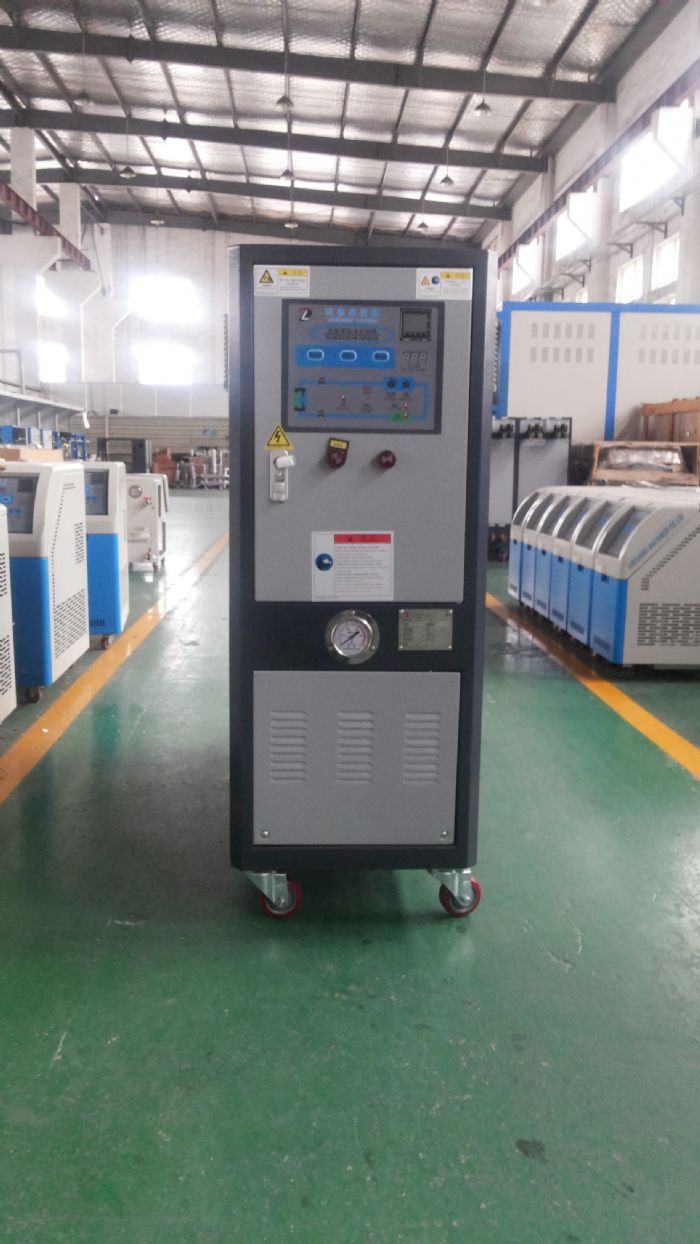

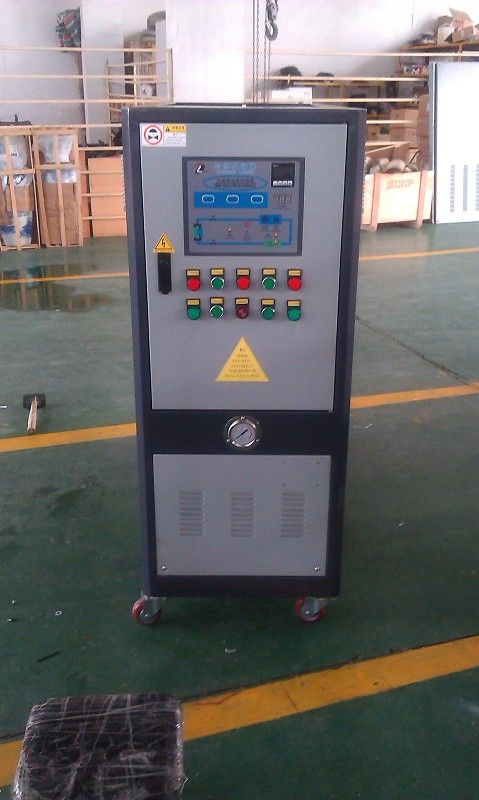

油溫機實質上是指利用導熱油做為傳熱媒介來進行加熱控溫的模溫機.油溫機自帶膨脹油箱,膨脹油箱有三大作用:補油、排氣及容納導熱油經過高溫之后的膨脹系數,在正常升溫過程中,油箱是不參與加熱過程的,高溫油溫機在使用初期,導熱油經膨脹油箱補充進入管路系統,經高溫泵強制液相循環,在需控溫的設備與機組系統之間循環,導熱油從機組的發熱裝置出來后,溫度升高,進入控溫設備后,熱量被吸收,再返回到系統的發熱管中繼續升溫,在此泵泵注入到需用熱設備中,周而復始,直至用熱設備達到設定溫度.
油溫機的功能介紹：
循環泵浦采用臺灣元欣高溫循環泵(可按客戶要求選擇泵).泵浦功率可訂做.采用雙P.I.D自動調節智能溫度控制器.觸摸式控制.溫控加熱均勻.穩定安裝簡單.控制電源電壓:3∮380V 50HZ.加熱功率:加熱系統采用獨立法蘭型不銹鋼發熱管(瑞典發熱絲)..延長發熱管,功率可訂做(大少可調).溫控器:日本OMRON微電腦雙組P.I.D液晶顯示自動演型.控溫±1℃.省電30%以上.電氣系統:日本富士空開,施耐德電磁接觸器.內部管路:不銹鋼一體成型.管內熱量損耗小.加熱均勻.RS485通訊功能.實現自動化管理.設定值和實際值分別顯示.獨特的加熱設計.溫度自控.快速達到各種產品所需溫度的要求.升降溫速度快.溫度均勻穩定.管路防爆裝置可靠.
油溫機選型及計算方法
1.特殊的情況需進行計算：
A.求加熱器功率或冷凍功率 KW=W×△t×C×S/860×T
W=模具重量或冷卻水 KG
△t=所需溫度和起始溫度之間的溫差。
C= 比熱
油（0.5）,鋼（0.11）,水（1）,塑料（0.45~0.55）
T=加溫至所需溫度的時間（小時）
B.求泵的大小
需了解客戶所需泵浦流量和壓力（揚程）
P（壓力Kg/cm2）=0.1×H（揚程M）×α（傳熱媒體比重,媒體比熱水=1 油=0.45)×△t（循環媒體進出模具的溫差）×α×60
2.冷凍機容量選擇
A、Q（冷凍量Kcal/H）=Q1+Q2
Q1（原料帶入模具的熱量Kcal/H）=W（每小時射入模具中原料的重量KG）×C×（T1-T2）×S（系數1.5~2） T1 原料在料管中的溫度；T2
成品取出模具時的溫度
Q2 熱澆道所產生的熱量Kcal/H
B、速算法（有熱澆道不適用）
1RT=7~8 OZ
1OZ=28.3g（含系數）
1RT=3024Kcal/H=12000BTU/H=3.751KW油溫機廠家利德盛機械有限公司http://www.ldsrzs.com歡迎廣大新老客戶來電咨詢及來廠參觀.
